"Штурм-СМ" принят на вооружение
pro-tank.ru

Модернизированный самоходный ПТРК "Штурм-СМ" принят на вооружение Российской армии

"Штурм-СМ"На вооружение Российской армии принят (распоряжение Правительства РФ № 1186-Р от 30.06.2014 года, опубликовано на официальном портале правовой информации 03.07.2014 года) модернизированный самоходный противотанковый ракетный комплекс 9К132 "Штурм-СМ", разработанный ОАО "НПК "КБМ" (Коломна). В документе говорится: "Принять на вооружение Вооруженных Сил Российской Федерации модернизированный самоходный противотанковый ракетный комплекс 9К132 (шифр "Штурм-СМ") с назначением, в составе и с основными тактико-техническими характеристиками согласно приложению". ПТРК "Штурм-СМ" имеет существенные отличия от своего предшественника "Штурм-С", что расширяет возможности его использования. Новый "Штурм" можно размещать на боевых машинах поддержки танков и боевых машин пехоты.

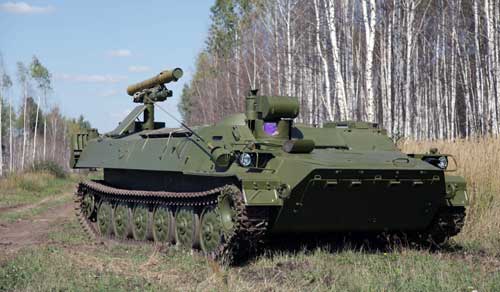

ПТРК "Штурм-СМ"

Фото: НПК "КБМ"

Модернизированный самоходный противотанковый ракетный комплекс 9К132 (шифр "Штурм-СМ") предназначен для поражения танков, других бронированных целей, фортификационных сооружений, живой силы в укрытиях, а также воздушных низколетящих со скоростями до 400 км/час целей днем и ночью.

В состав модернизированного самоходного ПТРК "Штурм-СМ" входят:

  1. Боевые средства:
    • боевая машина 9П149М на шасси МТ-ЛБ;
    • ракета управляемая противотанковая 9М114;
    • ракета управляемая 9М114Ф;
    • ракета управляемая противотанковая 9М120;
    • ракета управляемая 9М120Ф;
    • ракета управляемая противотанковая 9М120-1;
    • ракета управляемая 9М120-1Ф;
    • ракета управляемая 9М120-1Ф-1.
  2. Средства технического обслуживания и ремонта:
    • машина контрольно-проверочная 9В868М;
    • комплект ЗИП (одиночный и групповой).
  3. Тренировочные средства и учебное имущество:
    • ракеты управляемые практические 9М114ПРАКТ, 9М120ПРАКТ, 9М120-1ПРАКТ;
    • ракеты учебно-тренировочные (габаритно-весовые макеты) 9М114 Макет, 9М120 Макет;
    • ракеты разрезные 9М114 Разр., 9М120 Разр., 9М120Ф Разр.;
    • тренажер классный 9Ф869 для подготовки операторов БМ 9П149М.

Основные тактико-технические характеристики "Штурм-СМ"

1. Дальность стрельбы, м
минимальная 400
максимальная:
ракетами 9М114, 9М114Ф, 9М120, 9М120Ф 5000
ракетами 9М120-1, 9М120-1Ф, 9М120-1Ф-1 6000
2. Системы управления ракетами: 9М114, 9М114Ф, 9М120, 9М120Ф, 9М120-1, 9М120-1Ф, 9М120-1Ф-1 радиокомандная, радиокомандная и лазерно-лучевая
3. Типы боевых частей ракет тандемная, фугасная с ОДС, осколочно-фугасная
4. Калибр боевых частей ракет, мм 130
5. Бронепробиваемость кумулятивной боевой части ракеты 9М120-1 с вероятностью 0,5 по нормали к броне, в том числе оснащенной динамической защитой, мм не менее 800
6. Вероятность попадания в цель типа "танк": днем (с использованием телевизионного прицела), на дальностях:
от 400 до 600 м не менее 0,8
от 600 до 3000 м не менее 0,9
от 3000 до 6000 м не менее 0,8
ночью (с использованием тепловизионного прицела), на дальности в простых условиях до 3500 м (в сложных условиях до 2000 м) не менее 0,8
7. Время перевода боевой машины из походного положения в боевое, мин. не более 4
8. Скорость полета ракеты сверхзвуковая
9. Техническая скорострельность, выстрелов в минуту 3-4
10. Количество ракет в боеукладке боевой машины, штук 10-12 (в зависимости от количества типов ракет)
11. Боевой расчет, человек 2
12. Масса ракет, кг:
9М120-1, 9М120-1Ф
9М120-1Ф-1
48,9
49,7
13. Максимальная масса боевой машины, кг 12300
14. Вероятность безотказной работы ракет 9М120-1, 9М120-1Ф, 9М120-1Ф-1 при стрельбе не менее 0,96
15. Вероятность безотказной работы боевой машины при стрельбе не менее 0,98

Источник ТТХ "Штурм-СМ": Приложение к распоряжению Правительства Российской Федерации от 30 июня 2014 г. № 1186-р.

"Штурм" - единственный в мире комплекс, который установлен сразу на трех видах носителей: наземных, воздушных и морских. Размещен на гусеничных машинах, вертолетах Ми-8, Ми-24, Ми-28, Ка-29, Ка-52, на экспортных модификациях этих вертолетов, патрульном катере.

Как отмечает пресс-служба КБМ, модернизированный комплекс "Штурм-СМ" имеет теплотелевизионный прицел, что позволяет действовать ночью, а также при неблагоприятных погодных условиях (тогда, как "Штурм-С" работает только днем, когда оператор видит цель). С 5 до 6 км увеличена дальность управляемого полета ракеты. Все элементы и комплектующие ракеты отечественного производства.

Еще одним новшеством модернизированной ракеты является новая БЧ. В состав боевых средств вошла осколочно-фугасная боевая часть с неконтактным взрывателем, что позволяет уничтожать не только технику и инженерные сооружения, но и живую силу, в т. ч. защищенную бронежилетами, а также гарантированно поражать цель даже когда ракета проходит на некотором расстоянии. Ракетные комплексы семейства "Штурм" (а также ПТРК "Хризантема-С") уникальны тем, что имеют сверхзвуковую скорость полета ракеты, что позволяет использовать их для поражения воздушных целей. Максимальная скорость ракеты составляет 550 м/с.

Научно-производственная корпорация "Конструкторское бюро машиностроения" входит в состав холдинга Ростеха "Высокоточные комплексы". За время своего существования бюро изготовило свыше 40 различных образцов вооружения, среди которых: ПТРК "Малютка", "Штурм-С", "Хризантема-С", ПЗРК "Стрела-2" и "Игла-С", ТРК "Точка", "Точка-У" и ОТРК "Искандер-М".

Справочно.

ШТУРМ-АТАКА

Система ракетного вооружения "ШТУРМ-АТАКА"
Назначение: предназначена для уничтожения подвижных и неподвижных целей, в том числе современных танков с динамической защитой, бронетехники, кораблей, низколетящих малоскоростных самолетов и вертолетов, бронированных укрытий и живой силы в укрытии и на открытой площадке.

Достоинства и особенности:

  • Сверхзвуковая скорость и малое время полета ракеты до цели.
  • Высокая скорострельность.
  • Высокая помехозащищенность.
  • Большая дальность управляемого полета.
  • Полуавтоматическое наведение.
  • Возможность одновременной работы с нескольких носителей (до 10) без взаимного влияния.
  • Высокая точность стрельбы.
  • Способность поражать любую цель, в том числе и с движущегося носителя.
  • Единые ракеты для всех носителей.

Ракета "Атака" снаряжается боевыми частями трех видов:

  1. Тандемной кумулятивной.
  2. Фугасной.
  3. Стержневой.
Тактико-технические характеристики:
Максимальная дальность стрельбы (круглосуточно), м
6000
Скорость полета ракеты
сверхзвуковая
БЧ
тандемная кумулятивная,
фугасная, стержневая
Помехозащищенность
высокая
Заряжание пусковой установки
автоматическое

Штурм-ВК

"Штурм-ВК"
Комплекс управляемого ракетного вооружения "Штурм-ВК" в составе вертолета Ми-35М предназначен для уничтожения неподвижных и подвижных наземных целей типа "танк Т-80", "дот", "дзот", легкобронированной техники, малоскоростных воздушных целей типа "вертолет", живой силы в укрытиях. Дальность стрельбы днем составляет 1000-5800 м, ночью - 1000-4000 м.
Введение комплекса "Штурм-ВК" в состав вертолета Ми-35М значительно повышает боевую эффективность воздушной машины и обеспечивает применение управляемого оружия в широком диапазоне внешних условий, днем и ночью, в простых и ограниченно-сложных погодных условиях.
Ракета "Атака", применяемая в комплексе "Штурм-ВК", полностью освоена в серийном производстве. Ее высокие тактико-технические характеристики подтверждены испытаниями и в ходе войсковой эксплуатации, в том числе в реальных боевых условиях. Конструкция ракеты разработана исходя из условия преемственности существующей в войсках системы технического обслуживания управляемого вооружения, подготовки персонала и кадров без вложения дополнительных средств.

В состав комплекса "Штурм-ВК" входят:

  • круглосуточная обзорно-прицельная система;
  • аппаратура командной радиолинии;
  • баллистический вычислитель.

Штурм-ВУ

"Штурм-ВУ"
Комплекс управляемого ракетного вооружения "Штурм-ВУ" с многоканальной лазерно-лучевой системой наведения предназначен для уничтожения складов, дотов, дзотов, легкобронированной техники, неподвижных и подвижных наземных целей типа "танк", малоскоростных воздушных целей типа "вертолет", живой силы, расположенной открыто и сосредоточенной в укрытиях. Комплекс работает круглосуточно, в простых и ограниченно-сложных метеоусловиях. Адаптирован к установке на вертолеты Ка-52.
В качестве средств поражения используются управляемые ракеты 9М120-1 с тандемной кумулятивной боевой частью и ракеты 9М120-1Ф с фугасной боевой частью.

Состав комплекса "Штурм-ВУ", устанавливаемого на вертолеты марки "Ка":

  • прицельная круглосуточная система с аппаратурой лазерной системы наведения и системой обработки видеоизображения с телевизионным автоматом сопровождения цели СОВИ "Охотник",
  • вычислитель, реализующий алгоритмы встреливания и управления информационным полем на участке встреливания.

Комплекс "Штурм-ВУ" взаимодействует со следующим вертолетным оборудованием:

  • многофункциональными индикаторами летчика (2 индикатора) и оператора (2 индикатора);
  • системой управления огнем;
  • авиационными пусковыми установками.
Технические характеристики комплекса:
Дальность стрельбы днем/ночью:
- минимальная 1000/1000 м
- максимальная 6000/3500-4000 м
Система управления полуавтоматическая многоканальная лазерно-лучевая с телеориентированием
ракеты в лазерном луче
