Основной боевой танк Т-80

Основной боевой танк Т-80Машина принята на вооружение в 1976 году и стала первым в мире серийным танком с основной силовой установкой на базе газотурбинного двигателя. Разработки танковых ГТД в СССР начались в 1955-1958 годах. Тогда были изготовлены и испытаны два опытных газотурбинных двигателя мощностью 1000 л. с. В дальнейшем работы по танковым ГТД проводились в Омске Отдельным КБ №29 (1961-1965 гг.), ОКБ Челябинского тракторного завода и с 1968 года Научно-производственным объединением им. Климова.Коллектив последнего создал газотурбинный двигатель, получивший наименование ГТД-1000Т. В конструкции боевой машины частично использованы отработанные элементы танка Т-64А: пушка, боеприпасы, автомат заряжания, отдельные узлы системы управления огнем и броневой защиты.

Новый двигатель, увеличившаяся масса танка и изменившиеся динамические характеристики явились причинами разработки новой ходовой части: гусениц с обрезиненными беговыми дорожками, гидроамортизаторов и торсионных валов с улучшенными характеристиками, опорных и поддерживающих катков, ведущих и направляющих колес новой конструкции.

Комплекс «Рефлекс» с наведением ракет по лазерному лучу позволяет запускать их на любых скоростях танка

Таким образом, по отдельным элементам конструкции Т-80 был унифицирован с ранее выпущенными танками Т-64А и Т-72, однако в целом это новая машина с повышенным уровнем боевых и технических характеристик. Рассмотрим подробнее модификацию танка Т-80БВ, который был принят на вооружение в 1985 году. Танк имеет классическую схему общей компоновки с экипажем из трех человек. Механик-водитель размещен в центре отделения управления. Улучшение обзорности с его места достигнуто установкой трех смотровых приборов вместо одного, как на танках Т-64 и Т-72. Предусмотрен обогрев рабочего места механика-водителя за счет отбора воздуха от компрессора ГТД.

Танк Т-80 оснащен приборами ночного видения

Боевое отделение по компоновке подобно боевому отделению танка Т-64Б. Кроме 28 выстрелов в механизированной боеукладке, в пределах боевого отделения находятся три выстрела (7 снарядов и заряды к ним размещены в отделении управления). В моторно-трансмиссионном отделении продольно расположен моторный моноблок, что потребовало некоторого увеличения длины корпуса по сравнению с Т-64А. Газотурбинный двигатель выполнен в блоке со встроенным понижающим коническо-цилиндрическим редуктором, кинематически связан с двумя бортовыми планетарными коробками передач. В состав моноблока входят собственно ГТД, воздухоочиститель, масляные баки и радиаторы двигателя и трансмиссии, топливные фильтры и приводные агрегаты: топливоподкачивающий насос, компрессор, вентиляторы системы охлаждения и пылеудаления, генератор, стартер и масляный насос трансмиссии.

Танк Т-80 защищен комбинированной многослойной броней

Моноблок массой 1050 кг крепится в корпусе на трех опорах. В МТО размещено четыре топливных бака емкостью 385 литров, общий запас топлива в забронированном объеме составляет 1140 литров. Основным вооружением танка является танковая 125-мм гладкоствольная пушка-пусковая установка. Боекомплект состоит из 38 выстрелов раздельно-гильзового заряжания, 28 из которых размещены во вращающемся транспортере автомата заряжания такого же типа, как на танке Т-64БВ. Система управления огнем 1АЗЗ включает прицел-дальномер 1Г42 с электроблоком, танковый баллистический вычислитель 1В517, блок разрешения выстрела 1Г43, стабилизатор вооружения 2Э26М, комплект датчиков, преобразователь напряжения с регулятором частоты и напряжения.

 Т-80 имеет систему коллективной защиты от оружия массового поражения

С пушкой спарен пулемет ПКТ калибра 7,62-мм. Для стрельбы по воздушным целям имеется зенитный пулемет НСВТ калибра 12,7-мм, установленный на основании люка командира танка. Броневая защита лобовой части корпуса и башни представляет собой многослойные комбинированные преграды, остальное бронирование корпуса и башни монолитная стальная броня, с большим дифференцированием толщин и углов наклона, дополнительная защищенность от кумулятивных снарядов достигнута установкой комплекта навесной динамической защиты. Защита от оружия массового поражения обеспечивается прочностью и жесткостью корпуса и башни, применением подбоя и надбоя, системой герметизации и подачи очищенного воздуха в обитаемые отделения.

 Танк Т-80 снабжен оборудованием для самоокапывания, самовытаскивания, а также приспособлением для крепления противоминного трала

Для постановки дымовых завес используются ТДА и дымовые гранатометы. Корпус танка сварной, верхняя лобовая деталь имеет угол наклона 68° от вертикали. Башня литая, борта корпуса защищены резинотканевыми противокумулятивными экранами. Танк оснащен оборудованием для самоокапывания и для навешивания минного трала. На Т-80БВ установлен газотурбинный двигатель ГТД -1000ТФ, выполненный по трехвальной схеме, с двумя независимыми турбокомпрессорами и свободной силовой турбиной. Сопловой аппарат турбины регулируемый, что обеспечивает торможение танка двигателем, ограничивает частоту вращения турбины и предотвращает ее разнос при переключении передач. Мощность двигателя - 1100 л. с. Он приспособлен для работы на реактивных топливах ТС-1, ТС-2, дизельных топливах и автомобильных низкооктановых бензинах.

Высокие боевые качества Т-80 при, практически, самой низкой боевой массе, в основном, достигнуты благодаря плотной компоновке

Процесс пуска двигателя автоматизирован, раскрутка роторов компрессоров осуществляется двумя электромашинами. Двигатель выполнен в одном блоке с понижающим редуктором, который обеспечивает связь с бортовыми коробками передач. Общая емкость топливной системы составляет 1840 литров. Трансмиссия танка механическая, планетарная. Она состоит из двух агрегатов, каждый из которых включает бортовую коробку передач, бортовой редуктор и гидросервоприводы системы управления движением. В состав трансмиссии входит также масляная система, обеспечивающая смазку агрегатов и работу гидросервоприводов. Три планетарных ряда и пять фрикционных устройств управления в каждой БКП обеспечивают четыре передачи вперед и одну назад. Гусеничный движитель состоит из гусениц с обрезиненной беговой дорожкой и резинометаллическими шарнирами, опорных катков с резиновыми шинами и поддерживающих катков с наружной амортизацией, цельнометаллических направляющих колес и ведущих колес, механизмов натяжения червячного типа.

Отделение управления находится в передней части корпуса, боевое с башней - посередине

На танке применена индивидуальная, торсионная подвеска с несоосным расположением торсионных валов, с гидравлическими телескопическими амортизаторами на первых, вторых и шестых узлах подвески. Танк оснащен оборудованием для подводного вождения, обеспечивающим преодоление водных преград глубиной до пяти метров без ограничения ширины. Характерна воздухопитающая труба увеличенного диаметра. Модернизация танка Т-80 привела к появлению основного танка Т-80У. Эта машина представляет собой дальнейшее развитие танка Т-80Б. Усовершенствования коснулись всех основных боевых и эксплуатационных свойств. Прежде всего, значительно повышена живучесть танка за счет изменения конструкции броневых преград, включения встроенной динамической защиты, некоторого увеличения массы материала, отпущенного на бронирование. Улучшены возможности ведения как дальнего, так и ближнего огневого боя благодаря использованию нового комплекса управляемого вооружения, повышению характеристик оружия и системы управления огнем.

Т-80 вооружен 125-мм гладкоствольной, стабилизированной в двух плоскостях пушкой Д-81 или 2А46М-1 (на Т-80У и Т-80Б) со спаренным 7.62-мм пулеметом ПКТ

Показатели подвижности возросли вследствие применения более мощного ГТД (1250 л. с.), совершенствования трансмиссии и приводов управления движением. Танк принят на вооружение в 1985 году. С 1987 года в Харькове было освоено производство модификации с дизельным двигателем, получившей индекс Т-80УД. Использование двухтактного дизельного двигателя привело к конструктивным изменениям в трансмиссии и приводах управления движением. Имеются и другие конструктивные отличия, например в установке зенитного пулемета. Основные же характеристики остались без изменений. С целью улучшения противоминной стойкости танка сиденье механика-водителя крепится не к днищу, а подвешивается к крыше (подбашенному листу). Слева за сиденьем установлен пиллерс, повышающий жесткость конструкции. В боевом отделении, в отличие от танка Т-80БВ, дополнительно размещено семь выстрелов (немеханизированная боеукладка). Несколько изменилось взаимное расположение приборов вследствие введения дублированного управления огнем и использования тепловизора.

Силовая установка танка состоит из трехвального ГТД-1000ТФ с двухкаскадным компрессором, силовой турбиной и регулируемым сопловым аппаратом силовой турбины

Топливные баки размещены в отделении управления, в боевом отделении и в МТО. Емкость внутренних топливных баков составляет 1090 литров. Еще 680 литров топлива помещается в пяти наружных баках. Можно устанавливать на танк три дополнительные бочки по 200 литров каждая. Таким образом, возимый запас топлива достигает 2370 литров. Для питания потребителей электроэнергией и подзарядки АКБ при неработающем основном двигателе, подачи электроэнергии совместно с АКБ при запуске и прокрутке основного двигателя, на танке имеется газотурбинный энергоагрегат с генератором мощностью 18 кВт он размещен в корме машины в бункере на левой надгусеничной полке. Пульт управления энергоагрегатом находится в отделении управления. Основным вооружением является 125-мм модернизированная гладкоствольная пушка-пусковая установка 2А46М-1. Прицел-дальномер/прибор наведения имеет независимую стабилизацию поля зрения в двух плоскостях и панкратическую систему увеличения от 3,6 до 12 крат. Он обеспечивает наведение и стабилизацию информационного лазерного луча, измерение и индикацию дальности до целей и выработку сигналов управления приводами пушки и башни.

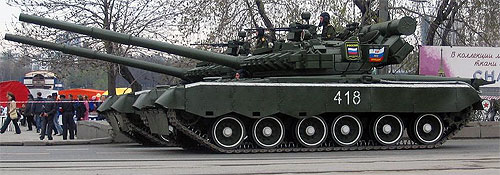

Основной танк Т-80

Для выверки нулевой линии прицеливания без выхода экипажа из танка имеется устройство встроенного контроля, состоящее из целика на дульной части ствола, длиннофокусного объектива и призмы между защитным стеклом и головкой прицел-дальномера. Боекомплект к пушке состоит из 45 выстрелов раздельно-гильзового заряжания. В его состав входит выстрел с управляемой ракетой 9М119, имеющей кумулятивную боевую часть. Основная часть боекомплекта размещается во вращающемся транспортере механизма заряжания (28 выстрелов). Другие артиллерийские выстрелы находятся в немеханизированных укладках в корпусе и башне (7 снарядов и зарядов в отделении управления, остальные - в боевом отделении). Комплекс управления огнем обеспечивает поиск целей и слежение за ними командиром и наводчиком, автоматический ввод поправок на отклонение условий стрельбы от нормальных, наведение и стабилизацию пушки и спаренного с ней пулемета, пуск и автоматическое наведение ракеты, целеуказание от командира. Функционально он объединяет комплекс управления пушкой и спаренным пулеметом; комплекс управляемого оружия. Стабилизатор вооружения включает усовершенствованный малогабаритный электрогидравлический привод вертикального наведения пушки и электромашинный привод башни.

танк Т-80

Ночной прицельный комплекс наводчика включает тепловизионный прицел, которым может пользоваться и командир танка с помощью своего видеосмотрового устройства, и параллелограммный привод с устройством ввода поправок в положение осветителя. Прицельно-наблюдательный комплекс командира ПНК-4С обеспечивает наблюдение за полем боя, приоритетное дублированное управление пушкой и спаренным пулеметом, стрельбу из пушки днем и ночью артиллерийскими снарядами, целеуказание. Комбинированный дневной/ночной прицел ТКН-4С командира имеет независимую стабилизацию поля зрения в вертикальной плоскости. В состав прицела входят два дневных оптических канала (1-кратного и 7,5-кратного увеличения) и пассивно-активный ночной канал. В качестве вспомогательного оружия танк имеет спаренный с пушкой пулемет ПКТ калибра 7,62-мм и зенитный пулемет НСВТ калибра 12,7-мм. Комплекс управляемого вооружения 9К119 состоит из аппаратуры, установленной в танке и выстрела с управляемой ракетой. Для наведения ракеты используется полуавтоматическая система дистанционного управления по лучу лазера. Дальность стрельбы ракетой - до 5000 метров. Корпус имеет сварную конструкцию с большими углами наклона носовых деталей.

Танк Т-80

Верхний лобовой лист - комбинированный, с углом наклона 68° от вертикали. Башня литая, в лобовом секторе имеет комбинированную броневую защиту. Динамическая защита выполнена во встроенном варианте и обеспечивает прирост защищенности как от кумулятивных, так и от кинетических снарядов Защита экипажа от поражающих факторов ОМП обеспечивается системой коллективной защиты, аналогичной системе танка Т-80БВ. В комплект машины входят индивидуальные противорадиационные жилеты. Танк оснащен быстродействующей системой ППО ЗЭЦ13 "Иней". На танке установлен 1250-сильный газотурбинный двигатель ГТД-1250, выполненный по трехвальной схеме, с двумя независимыми компрессорами и свободной силовой турбиной. Основным топливом считается дизельное. Кроме того, разрешается использовать низкооктановые бензины, реактивные топлива. Трансмиссия имеет, по сравнению с танком Т-80БВ, некоторые отличия, обусловленные повышенной мощностью двигателя и использованием гидротормоза. Ходовая часть такая же, как у танка Т-80БВ.

Тактико-технические характеристики основного боевого танка Т-80У

Боевая масса, т 46
Экипаж, чел 3
Габаритные размеры, мм:

длина с пушкой вперед 9530
ширина 3460
высота 2202
клиренс 451
Броня, мм

  комбинированная, со встроенной динамической защитой
Вооружение:

  125-мм гладкоствольная пушка-пусковая установка 2А46М-1; 7,62-мм пулемет ПКТ; 12,7-мм пулемет НСВТ; 8 дымовых гранатометов
Боекомплект:

  45 выстрелов, 2000 патронов калибра 7,62-мм, 500 патронов калибра 12,7-мм
Двигатель ГТД-1250, многотопливный , газотурбинный, трехзальный, мощность 1250 л. с.
Удельное давление на грунт, кг/см 0,85
Скорость по шоссе, км/ч 70
Запас хода по шоссе, км 400
Преодолеваемые препятствия:

высота стенки, м 0,90
ширина рва, м 2,80
глубина брода, м 1,40 (c подготовкой 5 м)

Основные модификации танка Т-80

  • Т-80 (1976 г.) - базовый образец.
  • Т-80Б (1978 г.) - установлена модернизированная пушка, усовершенствованная СУО, введен КУВ, улучшены характеристики защиты. С 1980 года устанавливается двигатель ГТД-1000ТФ мощностью 1100 л. с.
  • Т-80БВ (1985 г.) - установлена навесная динамическая защита.
  • Т-80У (1985 г.) - установлена модернизированная пушка, новая СУО с дублированием от командира, введен новый комплекс управляемого оружия с наведением ракеты по лазерному лучу, газотурбинный двигатель ГТД-1000ТФ мощностью 1100 л. с. (или ГТД-1250 мощностью 1250 л. с.), улучшены характеристики защиты. С 1992 года на танке устанавливается тепловизор.
  • Т-80УД (1987 г.) - установлен дизель 6ТД мощностью 1000 л. с., динамическая защита во встроенном исполнении.
  • Т-80УК танк командира подразделения с радиостанцией Р-163-50К.

Источники:

  • Танк Т-80Б. Техническое описание и инструкция по эксплуатации;
  • Танк Т-80. Техническое описание и инструкция по эксплуатации;
  • Филип Трюитт. "Танки и самоходные установки";
  • И.Бачурин, В.Зенкин, С.Рощин "Основной боевой танк Т-80";
  • Г. Л. Холявский "Полная энциклопедия танков мира 1915 - 2000 гг";
  • Christoper Chant "World Encyclopedia of the Tank";
  • Кристофер Ф. Фосс. "Справочники Джейн. Танки и боевые машины";
  • Крис Шант. "Танки. Иллюстрированная энциклопедия".
