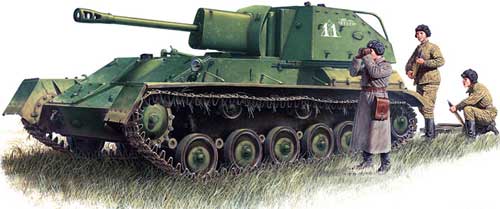

Самоходно-артиллерийская установка СУ-76М

СУ-76 создана на базе танка Т-70

СУ-76Установка СУ-76 создана на базе легкого танка Т-70, как мобильное средство сопровождения пехоты. В передней части установки слева размещался водитель, а справа - моторно-трансмиссионная группа. Боевое отделение (рубка) с установленной в нем 76,2-мм пушкой ЗИС-3 размещалось сзади. Первоначально оно было полностью закрыто броней, но в ходе модернизации, связанной с переходом на использова­ние шасси танка Т-70М, от броневой крыши отказались.

Несмотря на некоторые слабости в боевых свойствах СУ-76М (противопульное бронирование, бензиновые двигатели), машины этого типа, дополняя другие типы танков с САУ, широко использовались в боевых действиях. Имея в боекомплекте различные типы боеприпасов, СУ-76М могли поражать живую силу, артиллерию и бронированные цели противника. Достаточно сказать, что подкалиберный снаряд установки с дистанции 500 метров пробивал броню толщиной 100-мм.
Самоходная артиллерийская установка поступила на вооружение легких самоходно-артиллерийских полков (по 21 установке в каждом полку), отдельных самоходно-артиллерийских дивизионов (12 установок), входящих в состав гвардейских стрелковых дивизий. В 1944 году, когда производство бронетанковой техники в Советском Союзе достигло своего максимума, выпуск СУ-76М составлял около 25 процентов всего производства боевых гусеничных машин.

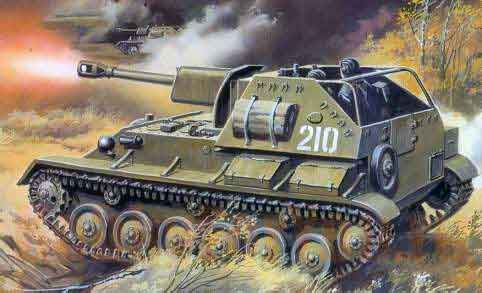

Самоходная установка СУ 76М

Одной из самых распространенных и массовых самоходных установок в годы Великой Отечественном войны была легкая самоходная артиллерийская установка СУ-76 (СУ-76М). Эта машина использовалась в качестве орудия сопровождения пехоты (конницы), а также как противотанковое средство для борьбы с легкими и средними танками и САУ противника. Для борьбы с тяжелыми машинами СУ-76 (СУ-76М) была малоэффективна из-за слабой броневой защиты корпуса и недостаточной мощности орудия. Но, несмотря на это, она внесла свой посильный вклад в разгром войск противника.
Легкие самоходно-артиллерийские установки в годы Великой Отечественной войны создавались на базе легких танков Т-60 и Т-70 с установкой в броневой рубке 76,2-мм орудия ЗИС-З на заводах: завод №38 (главный конструктор М.Н. Щукин), №40 (главный конструктор Л.Ф. Попов) и Горьковском автозаводе (зам. главного конструктора Н.А. Астров).

Самоходная установка СУ 76М

Установка оружия в броневом корпусе самоходной артиллерийской установки упрощала производство самоходных установок по сравнению с производством танков и способствовала увеличению общего выпуска боевых машин. Вместе с тем, она приводила к весьма ограниченным углам наводки орудия в горизонтальной плоскости, что наряду с отсутствием спаренного, курсового или лобового пулеметов сужало по сравнению с танками боевые возможности САУ и обуславливало иную тактику их боевого применения.

К созданию легких самоходных установок в начале марта 1942 года приступило специальное бюро самоходной артиллерии, организованное на базе технического отдела Наркомата танковой промышленности (НКТП) во главе с С.Л. Гинзбургом. С использованием базы легкого танка Т-60 и агрегатов грузовых автомобилей ЗиС и ГАЗ этим бюро был разработан эскизный проект унифицированного шасси, предназначавшегося для создания различных типов самоходных установок, включая и противотанковые. В качестве основного оружия на данном шасси предполагалось установить 76,2-мм пушку с баллистикой дивизионного орудия образца 1939 года (УСВ) или 76,2-мм танковую пушку образца 1940 года (Ф-34). Однако С.А. Гинзбург предполагал значительно шире использовать унифицированное шасси и предложил в трехмесячный срок совместно с конструкторами из МВТУ им. Баумана и НЛТИ разработать целый ряд боевых машин:

СУ 76М

  • 76,2-мм штурмовое самоходное орудие поддержки пехоты;
  • 37-мм зенитный самоходный автомат;
  • 37-мм зенитный танк с башенной установкой конструкции Савина;
  • легкий танк с 45-мм пушкой большой мощности и 45-мм броней;
  • бронированный спецтранспортер пехоты и боеприпасов, на базе которого могли быть созданы санитарная машина, машина технической помощи и самоходный миномет;
  • артиллерийский тягач.

Подобная компоновочная схема унифицированного гусеничного шасси САУ предусматривала переднее расположение силовой установки (два двигателя ЗиС или ГАЗ-АА (ГАЗ-ММ) и кормовое размещение боевого отделения (десантного отделения или грузовой платформы). Две коробки передач были размещены по бортам в передней части корпуса. В ходовой части предполагалось применять пять или шесть опорных катков на каждом борту.

14-15 апреля 1942 года состоялся пленум Артиллерийского комитета Главного артиллерийского управления (Артком ГАУ), на котором также были подняты вопросы создания САУ. Артиллеристами были выработаны собственные требования к самоходным установкам, которые отличались от тактико-технических требований (ТТТ), выдвинутых 2-м отделом НКТП.

Самоходная артиллерийская установка СУ 76М

Проектирование унифицированного шасси было завершено к концу апреля месяца 1942 года. Однако средства были выделены только на изготовление двух опытных образцов: 76,2-мм самоходного штурмового орудия поддержки пехоты и 37-мм зенитной самоходной установки. Ответственным исполнителем по изготовлению самоходных установок был назначен завод №37 НКТП. Специально для унифицированного шасси по тактико-техническому заданию НКТП конструкторское бюро под руководством В.Г. Грабина разработало вариант дивизионной пушки ЗИС-З, получившей наименование - ЗИС-ЗШ (Ш - штурмовая).

Самоходно-артиллерийская установка

1 - моторное отделение; 2 - надмоторный люк; 3 - воздухоочистители; 4 - коробка передач САУ; 5 - главная передача с бортовыми фрикционами и тормозами; 6 - рычаги управления; 7 - топливные баки; 8 - боеукладка САУ; 9 - 76,2-мм артсистема ЗИС-З; 10 - опорные катки; 12 - направляющее колесо; 13 - ведущее колесо; 14 - люк трансмиссии.

В мае-июне 1942 года заводом №37 были изготовлены опытные образцы штурмовой и зенитной самоходных установок, которые прошли заводские и полигонные испытания. 76,2-мм штурмовое орудие поддержки завода №37 НКТП было создано с использованием агрегатов трансмиссии и узлов ходовой части легкого танка Т-60. Оно относилось к типу закрытых самоходных установок. Схема общей компоновки предусматривала переднее расположение трансмиссии и ведущих колес САУ. Кормовое размещение неподвижной броневой рубки и установку двух двигателей, работавших параллельно, по бортам в средней части корпуса.

Командир машины и заряжающий находились у правого борта броневой рубки, наводчик - слева от пушки. Для наблюдения за полем боя в крыше рубки устанавливался перископ-разведчик, который имел шкалы измерения углов для корректирования стрельбы. В походном положении этот прибор укладывался внутри машины. Рабочее место механика-водителя САУ было оборудовано в центре отделения управления в носовой части корпуса. У механика-водителя имелся свой входной люк, располагавшийся в верхнем лобовом листе корпуса, в крышке которого устанавливался смотровой перископический зеркальный прибор. Посадка и выход экипажа, а также загрузка боекомплекта производилась через двух-створчатую бронедверь, располагавшуюся в верхнем кормовом листе боевой рубки.

ЗИС-3

В качестве основного оружия в боевом отделении на станке была установлена 76,2-мм пушка ЗИС-З образца 1942 года с клиновым затвором и полуавтоматикой механическою (копирного) типа. Горизонтальные цапфы орудия устанавливались в подшипниках, закрепленных на переднем листе рубки. Две боковые распорки станка пушки были связаны с бортами корпуса машины. Выходящие за бронестенки рубки противооткатные устройства были прикрыты подвижной бронировкой, а возникающая вследствие этого неуравновешенность качающейся части была устранена за счет установки специального груза на люльке орудия. При стрельбе прямой наводкой использовался штатный прицел пушки ЗИС-З, при стрельбе с закрытых огневых позиций - панорамный прицел. Кроме того, в лобовом листе боевой рубки справа от пушки автономно был установлен 7,62-мм пулемет ДТ.

Самоходно-артиллерийская установка СУ-76М

Броневая защита корпуса и рубки - противопульная, выполненная из броневых катаных бронелистов, расположенных с рациональными углами наклона. В крыше рубки был вырезан люк для головки панорамного прицела. На верхнем лобовом листе корпуса, кроме люка механика-водителя, имелись еще два люка, закрывавшихся броневыми крышками, для доступа к агрегатам трансмиссии. В нижнем лобовом листе - два лючка для заводной рукоятки машины. Смотровые люки, закрывавшиеся броневыми крышками со смотровыми щелями, расположенные в бортах и лобовом листе боевой рубки использовались как для наблюдения, так и для стрельбы из личного оружия. После проведения испытаний для самоходной установки отделом главного конструктора была разработана новая конструкция бортовых амбразур для стрельбы из личного оружия.

Силовая установка состояла из двух четырехтактных шестицилиндровых карбюраторных двигателей ГАЗ-202 жидкостного охлаждения. установленных параллельно вдоль бортов корпуса. Общая мощность силовой установки составляла 140 л.с. (103 кВт). На двигателях устанавливались карбюраторы марки "М-1". Система зажигания - батарейная. Пуск двигателей САУ производился с помощью двух электростартеров СТ-06 мощностью 2 л.с. (1.5 кВт) каждый или вручную с помощью заводной рукоятки. Включение стартеров отдельное - для каждого двигателя. Емкость топливных баков составляла 320 л, запас хода машины по шоссе достигал 250 км.

Самоходка

Механическая трансмиссия самоходно-артиллерийской установки располагалась в передней части корпуса и состояла из двух однодисковых главных фрикционов сухого трения; двух четырехступенчатых коробок передач, конструкция которых была аналогична конструкции коробки передач автомобиля ГАЗ-ММ: двух главных передач; соединительного вала; двух многодисковых бортовых фрикционов с ленточными тормозами и двух бортовых редукторов. В качестве механизма поворота использовались бортовые фрикционы. Приводы управления были механические. Максимальная скорость движения по шоссе составляла 45 км/ч.

В ходовой части использовались индивидуальная торсионная подвеска, мелкозвенчатые гусеницы с открытым металлическим шарниром (ОМШ), два ведущих колеса переднего расположения со съемными зубчатыми венцами цевочного зацепления, а также два направляющих колеса с механизмами натяжения гусениц, двенадцать опорных и восемь поддерживающих катков с наружной амортизацией. Большое число узлов и деталей ходовой части было заимствовано у танка Т-60. Ширина трака гусеницы от танка Т-70 составляла 300-мм. Электрооборудование машины было выполнено по однопроводной схеме. Напряжение бортовой сети составляло 12 В. В качестве источников электроэнергии использовались две аккумуляторные батареи типа ЗСТЭ-112, соединенные последовательно, общей емкостью 112 А ч и генератор Г-64 мощностью 250 Вт с реле-регулятором РРА-44 или генератор ГТ-500 мощностью 500 Вт с реле-регулятором РРК-ГТ-500. Для внешней радиосвязи предусматривалась установка радиостанции 9Р, для внутренней — танкового переговорного устройства ТПУ-ЗР. Для связи командира с механиком-водителем использовалась световая сигнализация (сигнальные цветные лампочки).

По результатам испытаний в июне 1942 года последовало распоряжение Государственного Комитета Обороны (ГКО) о скорейшей доводке машины и подготовке серии для проведения войсковых испытаний. Но в связи с началом Сталинградской битвы, завод №37 срочно стал наращивать выпуск легких танков, а заказ на изготовление опытной серии самоходных установок был отменен.

Выпуск легких самоходно-артиллерийских установок СУ-76 (СУ-76М)

Марка установки
(завод-изготовитель)
Год выпуска
1942
1943
1944
до1.06.1945
всего за войну
1945
СУ-76 (завод № 38)
25
535

560

СУ-76М (завод № 38)
562
1103

1665

СУ-76М (ГАЗ)
601
4708
2214
7523

СУ-76М (завод № 40)
210
1344
752
2306

Всего
25
1908
7155
2966
12054
5204

Выполняя решения пленума Арткома ГАУ РККА от 15 апреля 1942 года о создании самоходно-артиллерийских установок для поддержки пехоты в конструкторском бюро Уральского завода тяжелого машиностроения им. Серго Орджоникидзе (УЗТМ) весной 1942 года был разработан проект САУ с установкой 76,2-мм пушки ЗИС-5 на базе легкого танка Т-40 (проект У-31). Непосредственная разработка проекта самоходной артиллерийской установки была выполнена конструкторами К.И. Ильиным и А.Н. Шляковым совместно с конструкторами завода №37, причем установку орудия вел УЗТМ, а базу проектировал завод №37. Во второй половине октября 1942 года по решению правительства разработанный проект самоходной установки У-31 был передан в KB завода №38, где он был использован при разработке легкой самоходной артиллерийской установки СУ-76.

В июне 1942 года распоряжением ГКО была выработана совместная программа Наркомата вооружения (НКВ) и НКТП по созданию новой «Системы самоходной артиллерии для вооружения Красной Армии». При этом на НКВ возлагались задачи разработки и изготовления артиллерийской части новых будущих самоходных артиллерийских установок.

установка СУ-76М

Фронтовики прозвали эту самохолку "сукой", "коломбиной" и "голожопым фердинандом". Танкисты в сердцах окрестили ее "братской могилой экипажа". Ее принято ругать за слабое бронирование и открытую боевую рубку в последующих модификациях из-за частой загазованности боевого отделения бронированную крышу-убрали. Однако объективное сравнение с однотипными западными образцами убеждает, что СУ-76 мало в чем уступала немецким "мардерам", не говоря уж о британских "бишопах".

Созданная "вокруг" дивизионного орудия ЗИС-3 на базе легкого танка Т-70, выпускавшаяся большими сериями, СУ-76 сделала самоходную артиллерию Красной Армии действительно массовой, став надежным средством огневой поддержки пехоты и таким же символом Победы, как легендарные "тридцатьчетверки" и "зверобои". Тонкая броня, не самое мощное вооружение, открытое сверху боевое отделение. Такова на первый взгляд эта самоходная артиллерийская установка. Но первое впечатление обманчиво: громадный вклад самоходок СУ-76М в разгром врага, вторых по массовости выпуска бронированных машин после легендарного Т-34, трудно переоценить.

Почти через 25 лет после Победы Маршал Советского Союза К. К. Рокоссовский вспоминал: "...Особенно полюбились солдатам самоходные артиллерийские установки СУ-76. Эти легкие подвижные машины поспевали всюду, чтобы своим огнем и гусеницами поддержать, выручить пехоту, а пехотинцы, в свою очередь, готовы были грудью заслонить их от огня вражеских бронебойщиков и фаустников..."

В марте 1943 года производство СУ-76 приостановили (всего выпустили около 170 машин). Учитывая предстоящие летние наступательные операции, ГКО установил жесткие сроки устранения всех недостатков. Машина была оперативно переработана под установку силового агрегата от легкого танка Т-70. Кроме того, с боевого отделения сняли крышу, мешавшую наводке орудия и работе расчета, упростили трансмиссию и управление ею. Масса уменьшилась с 11,2 т до 10,5 т. Уже в мае 1943 года новый артсамоход был подготовлен к испытаниям. Они начались 17 мая и вскоре успешно завершились. Все встало на свои места: многоцелевая артиллерийская установка непосредственной поддержки пехоты, кавалерии и танков, в которой так нуждались войска, получилась весьма удачной. С конца месяца завод, используя (с доработками) задел старых бронекорпусов, начал серийное производство модернизированных СУ-76М. В июле они уже сражались в битве на Курской дуге. Всего за годы войны было выпущено 13932 СУ-76М. Именно эти машины участвовали в боях на завершающем этапе войны.

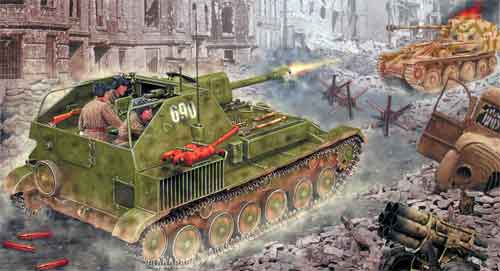

СУ-76М

При правильном использовании, а это пришло не сразу (САУ не танк), СУ-76М хорошо показали себя как в обороне - при отражении атак пехоты и как подвижные, хорошо защищенные противотанковые резервы, так и в наступлении - при подавлении пулеметных гнезд, разрушении дотов и дзотов, а также в борьбе с контратакующими танками.Низкое удельное давление на грунт позволяло ей оперировать в болотистой местности, где другие типы танков и САУ неминуемо бы завязли. Это обстоятельство сыграло большую положительную роль в боях 1944 г. в Белоруссии, где болота играли роль естественных преград для наступающих советских войск. СУ-76М могли проходить по наспех сооруженным гатям вместе с пехотой и атаковать врага там, где он меньше всего ожидал ударов советских самоходок. Неплохо СУ-76М проявила и в городских боях - открытая ее рубка, несмотря на возможность поражения экипажа огнем стрелкового оружия, обеспечивала лучший обзор и позволяла весьма тесно взаимодействовать с бойцами пехотных штурмовых отрядов. Наконец, СУ-76М могла поражать своим огнем все средние танки и равноценные ей самоходки вермахта.С окончанием Второй Мировой войны служба СУ-76М не закончилась. В Советской Армии они эксплуатировались до начала 50-х годов, 130 машин, переданных в период войны Войску Польскому, так же были списаны к середине 50-х, несколько десятков доставшихся КНДР приняли довольно активное участие в Корейской войне, но в большинстве своем ее не пережили.

Рассказ о СУ- 76 был бы не полным, если не упомянуть о дальнейших попытках ее модернизировать. В декабре 1943 года испытали артсамоход СУ- 74Б с противотанковой пушкой ЗИС-2, а в 1944 на испытания вышла САУ ГАЗ-75 с 85-мм пушкой Д-5-С85А. При одинаковой с СУ-85 артсистеме, она была вдвое легче, а толщина лобовой брони была вдвое больше (45-мм у СУ-85 и 90-мм у ГАЗ-75). Все эти машины в не пошли в серию по разным причинам, но главной из них было нежелание ломать налаженный технологический процесс из-за внесения мелких изменений (как в случае с двигателями) или вообще полностью перестраивать его при переходе на производство новых машин.

Самоходные установки

Наименование параметров
СУ-76
обр. 1942 г.
СУ-76М
обр. 1943 г.
СУ-16
обр. 1943 г.
СУ-85А
обр. 1943 г.
ОСУ-76
обр. 1944 г.
СУ-85Б
обр. 1945 г.
ЗСУ-37
обр. 1945 г.
Боевая масса, т
11,2
10,5
9,8
12,3
4,2
12,4
12,2
Экипаж (расчет), чел.
4
4
4
4
3
4
6
Основные размеры, мм:
длина с пушкой вперед
5000
4965
4415
5650
5000
6130
5250
ширина
2740
2714
2714
2755
2150
2755
2745
высота
2200
2100
2100
2100
1560
2100
2180
Клиренс, мм
300
300
300
300
290
315
300
Пушка, калибр, мм: тип
марка
76,2. НП*
ЗИС-З обр. 1942 г.
76,2. НП*
ЗИС-З обр. 1942 г.
85, НП
Д-5С-85А
76,2. НП
ЗИС-З обр. 1942 г.
85, НП
ЛБ-2
37, НП
обр. 1939 г.
Боекомплект, выстр.
60
60
60
42
30
43
320
Пулемет: кол-во, калибр, мм
-
1 - 7,62
-
-
-
1 - 7,62
_
Боекомплект, патрон.
-
945
-
-
-
504
-
Броневая зашита, мм/град:
корпуса: верхняя часть
25/60
25/60
25/60
25/60
6/51
25/60
25/60
корпуса: нижняя часть
35/30
35/30
26/30
25/30
6/22
25/30
35/30
рубки
35/25
25/25
25/25
25/30
10/25
25/30
15/***
Максимальная скорость, км/ч
44
30
40
40
41
43
30
Запас хода, км:
250
320
250
300
220
350
260
Ср.давление на грунт, кгс/см2
0.57
0.57
0,66
0.63
0.4
0.64
0.67
Макс.угол подъема, град
30
30
34
30
***
***
22
Макс. угол крена, град
35
35
35
35
35
35
18
Ров, м
2
2
2,2
***
***
***
2.2
Стенка, м
0.6
0.65
***
***
***
***
0.85
Брод, м
0.9
0.9
0,8
0.9
***
0.9
0,8
Двигатель,
марка
тип
макс. мощность, л.с. (кВт)

ГАЗ-202
4/6/Р/К/Ж
140(103)

ГАЗ-203
4/6/Р/К/Ж
140 (103)

ГАЗ-203
4/6/Р/К/Ж
140(103)

ГАЗ-80
4/6/Р/К/Ж
145 (107)

ГАЗ-М1
4/4/Р/К/Ж
50 (37)

ГАЗ-80
4/6/Р/К/Ж
160 (118)

ГАЗ-203
4/6/Р/К/Ж
140(103)
Емкость топливных баков
400
412
340
420
120
420
412
Трансмиссия, тип
механическая, однопоточная
Коробка передач, тип
четырехступенчатая автомобильная
Механизм поворота тип
бортовые фрикционы
Подвеска, тип
индивидуальная торсионная
Гусеничный движитель, тип
с передним расположением ведущих колес
Гусеннца, тип шарнира
открытый металлический шарнир
Радиостанция, марка
9Р или 12РТ
12РТ-3 или 9РС
12РТ
_
9РС
10РК-12М (10РТ-З)
Танковое переговорное
устройство, марка
ТПУ-ЗР
или ТПУ-Ф
ТПУ-ЗФ
ТПУ-ЗР
ТПУ-3
-
ТПУ-3
ТПУ-ЗФ

* - НП - нарезная пушка.
** - 4/6/Р/К/Ж: 4 - тактность; 6 - число цилиндров; Р - рядное расположение цилиндров; К - карбюраторный, Д - дизель; Ж - жидкостная система охлаждения
*** данные отсутствуют

Источники:

  • Воениздат (1944 год), Техническое обслуживание самоходного орудия СУ-76 и танка Т-70;
  • Г.Л. Холявский "Полная энциклопедия танков мира 1915 - 2000 гг";
  • Александр Чубачин "СУ-76. "Братская могила" или оружие Победы?";
  • Е. Прочко "В одном строю с пехотой" (Моделист-Конструктор);
  • С. Горский. "Записки наводчика СУ-76";
  • Zaloga, Steven J., James Grandsen (1984). Soviet Tanks and Combat Vehicles of World War Two;
  • Dougherty, Martin J. (2008). Tanks; From World War I to the Present Day;
  • СУ-76М (Русские танки №77).
