Самоходно-артиллерийская установка СУ-152
ТТХ САУ РККА

Тяжелая самоходно-артиллерийская установка СУ-152

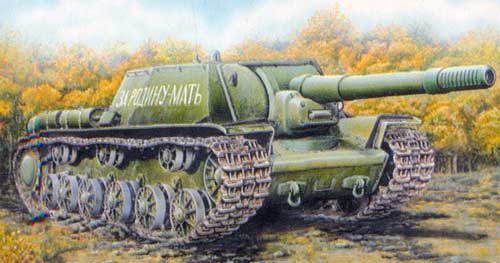

Cамоходно-артиллерийская установка СУ-152Самоходно-артиллерийская установка принята на вооружение и запущена в производство в феврале 1943 года. Своеобразным рекордом является то, что на ее проектирование и изготовление опытного образца было затрачено всего 25 суток. Установка была создана на базе тяжелого танка КВ-1С. При этом качающуюся часть мощной 152-мм пушки-гаубицы МЛ-20 практически без изменений установили в раму-станок и вместе с боекомплектом и экипажем разместили в специально спроектированной боевой рубке на шасси танка.

Серийное орудие конструктивным изменениям при этом почти не подверглось, немного видоизменились лишь противооткатные устройства и расположение цапф орудия. При этом лобовой броневой щит с массивной броневой маской, кроме защиты от снарядов, служил еще и уравновешивающим элементом. В ходе серийного производства на самоходную установку для защиты от нападения с воздуха стали монтировать турель с крупнокалиберным зенитным пулеметом. СУ-152 оказались очень эффективным средством борьбы с тяжелыми танками: почти 50-килограммовые снаряды этих установок легко пробивали броню "Тигров" и "Пантер", срывали с них бронированные башни. СУ-152 поступали на вооружение гвардейских тяжелых самоходно-артиллерийских бригад (по 65 установок СУ-152 в каждой бригаде).

установка СУ-152

Конструкторское бюро Челябинского Кировского завода разработала САУ СУ-152 в декабре 1942 года - январе 1943 года. Руководил бюро Ж.Я. Котин. Опытный образец имел обозначение КВ-14 ("Объект 236"), который увидел свет 24.01.43 г.
Из "Истории Великой Отечественной воины": "По заданию Государственного Комитета Обороны на Кировском заводе в Челябинске в течение 25 дней (уникальный срок в истории мирового танкостроения!) был сконструирован и изготовлен опытный образец самоходной артиллерийской установки СУ-152, с февраля 1943 г. поступившей в производство".

После успешно пройденных испытаний в феврале 1943 года самоходно-артиллерийская установка была поставлена на вооружение Красной Армии постановлением ГКО от 14.02.1943 года. Самоходно-артиллерийская установка СУ-152 выпускалась серийно с февраля до декабря 1943 года. Всего было изготовлено 670 СУ-152.
Установка СУ-152 относилась к типу полностью бронированных самоходных установок с передним расположением броневой рубки и была создана на базе танка КВ-1С. Боевое отделение и отделение управления были совмещены. Экипаж состоял из пяти человек. Механик-водитель располагался слева впереди в отделении управления, за ним наводчик, за наводчиком - заряжающий. Справа от орудия впереди размещался командир машины, за ним - замковый. Для наблюдения за полем боя использовались перископ ПТК-4, обеспечивавший круговой обзор и пять призменных зеркальных смотровых приборов, установленных на крыше броневой рубки и крышках левого и кормового люков. В крышке правого люка имелся лючок для сигнализации.

артиллерийская установка СУ-152

У механика-водителя имелся смотровой лючок со стеклоблоком, закрываемый броневой крышкой со смотровой щелью. Посадка экипажа производилась через два люка, закрываемых броневыми крышками: круглый, расположенный в передней части крыши справа и прямоугольный двухстворчатый люк, расположенный в кормовой части крыши и кормовом листе рубки. В днище корпуса в боевом отделении располагался запасной (аварийный) люк. Левый круглый люк, закрывавшийся броневой крышкой, предназначался для панорамы Герца.

Основным оружием являлась 152,4-мм пушка-гаубица МЛ-20 обр.1937 г. с поршневым затвором с инерционным предохранителем и щелевым дульным тормозом, смонтированная в рамке в лобовом броневом листе броневой рубки. Длина ствола составляла 28,8 калибра, высота линии огня - 1800-мм. В конструкции противооткатных устройств использовались гидравлический тормоз отката и гидропневматический накатник. Для наводки орудия использовались ручные секторные механизмы, которые обеспечивали углы вертикальной наводки от -5° до + 18°, по горизонтали - в секторе ± 12°. Для наводки орудия на цель использовались подъемным и поворотный механизмы секторного типа и прицелы: телескопические СТ-10 или КТ-5 - при стрельбе прямой наводкой и панорама Герца - при стрельбе с закрытых огневых позиций.

гаубица-пушка

При стрельбе ночью шкалы прицела и панорамы, а также прицельная и орудийная стрелки имели специальную подсветку. Дальность стрельбы прямой наводкой составляла 3800 м, наибольшая - 6200 м. Скорострельность пушки-гаубицы составляла 2 выстр./мин. Для облегчения заряжания орудия был установлен откидной лоток, который обеспечивал устранение задевания ведущего пояска снаряда за срез трубы ствола. В боекомплект установки входили 20 выстрелов раздельного гильзового заряжания.

гаубица

Для стрельбы использовались: осколочно-фугасная дальнобойная стальная пушечная граната ОФ-540 с взрывателем ГВМЗ (или РГМ, РГМ-2, Д-1), бетонобойный гаубичный снаряд Г 530 с взрывателем КТД, осколочно-фугасная дальнобойная стальная гаубичная граната ОФ-530 с взрывателем РГМ (или РГМ-2, РГ-б. Д-1, ГВМЗ), осколочная дальнобойная гаубичная граната сталистого чугуна 0-530А с взрывателем ГВМЗ, бронебойно-трассирующнй снаряд Б-540 с взрывателем ДР и фугасный морской полубронебойный снаряд с взрывателем КТМФ, а также заряды нового и старого устройства и специальные - для стрельбы бронебойно-трассирующими снарядами (с начальной скоростью 600 м/с) и фугасными морскими полубронебойными снарядами (с начальной скоростью 573 м/с).

самоходная установка СУ-152

Кроме того могли использоваться пушечные бетонобойные снаряды Г-545 с тем же взрывателем массой 56 кг и фугасные стальные пушечные гранаты старого образца Ф-542 и Ф-542Ш. Дополнительно в боевом отделении укладывались два 7,62-мм пистолета-пулемета ППШ с боекомплектом 1278 патронов (18 дисков) и 25 гранат Ф-1, позднее боекомплект к ППШ был увеличен до 1562 патронов (22 диска).

самоход СУ-152

Броневая защита - противоснарядная. Корпус и рубка установки были сварены из броневых катаных листов толщиной 20-мм, 30-мм, 60-мм и 70-мм. Маска пушки имела толщину 60-мм. Зазор между подвижной бронировкой орудия и верхним лобовым листом корпуса машины был защищен броневым прикрытием.

Лобовой, скуловые, бортовые и кормовой броневые листы рубки, а также лобовые листы корпуса имели рациональные углы наклона. Борта корпуса самоходно-артиллерийской установки - вертикальные. В правом нижнем бортовом листе корпуса в боевом отделении располагался люк для загрузки боеприпасов, закрываемый откидной броневой крышкой на петлях. В закрытом положении крышка люка удерживалась двумя болтами. Для стрельбы из личного оружия в лобовом и кормовом листах броневой рубки имелись специальные отверстия, закрывавшиеся броневыми пробками. Кормовая часть корпуса состояла из двух броневых листов (верхнего и нижнего) закругленной формы, приваренных к бортовой броне корпуса. В средней части верхний лист перекрывал нижний, образуя тем самым карман для выхода охлаждающего воздуха из танка. Для защиты от попадания посторонних предметов карман закрывался проволочной сеткой.

САУ СУ-152 вид сверху

Крыша броневой рубки - съемная, состоящая из двух частей, соединенных между собой. С передним, скуловыми, боковыми и кормовым листами рубки листы крыши соединялись с помощью болтов. В передней части крыши рубки помимо двух люков и отверстия под смотровой прибор, имелись два отверстия (справа) для установки командирской панорамы и антенного ввода, прикрытого броневым стаканом, и сзади справа - лючок, закрывавшийся откидной броневой крышкой на петлях, для доступа к заправочным горловинам топливных баков, расположенным в боевом отделении. Отверстия под смотровые приборы в крыше рубки и крышках люков имели броневое прикрытие.

Самоходная установка

Вентиляция боевого отделения самоходной установки осуществлялась за счет тяги воздуха, создававшейся работающим двигателем при открытых шиберах в моторной перегородке. Крыша над моторно-трансмиссионным отделением состояла из двух съемных броневых листов, крепящихся к корпусу танка болтами. Первый лист крыши в центральной части имел люк для доступа к двигателю, закрывавшийся броневой крышкой. В центре крышки в выпуклой ее части находилось отверстие, закрывавшееся броневой пробкой, которое предназначалось для заливки воды в систему охлаждения двигателя.

Самоходка

По краям листа вдоль бортов корпуса имелись два прямоугольных отверстия для доступа охлаждающего воздуха к двигателю самоходно-артиллерийской установки, закрывавшиеся сверху защитными сетками. В задней части листа были сделаны два отверстия для прохода выхлопных труб, над которыми устанавливались броневые прикрытия. Задний броневой лист имел два круглых люка для доступа к узлам и агрегатам трансмиссии, которые закрывались откидными броневыми крышками на петлях. Днище корпуса самоходки было сварено из двух броневых листов и имело люки и отверстия, закрываемые броневыми крышками и пробками. В качестве противопожарного оборудования использовался один теграхлорный огнетушитель.

самоходная установка

В моторно-трансмиссионном отделении вдоль продольной оси корпуса устанавливался дизель В-2К мощностью 600 л.с. (441 кВт). Емкость основных топливных баков составляла 600 - 615 л. При установке запасных наружных баков запас возимого топлива увеличивался на 360 л. Запас хода установки по шоссе на основных баках достигал 330 км.

самоходная установка

В состав трансмиссии входили: многодисковый главный фрикцион сухого трения стали по феродо, четырехступенчатая коробка передач с демультипликатором, обеспечивавшая восемь передач переднего и две передачи заднего хода, два многодисковых бортовых фрикциона с трением сталь но стали, с плавающими ленточными тормозами с накладками феродо и два бортовых планетарных редуктора. Приводы управления трансмиссией - механические.

самоходная установка

Подвеска - индивидуальная торсионная, с ограничителями хода опорных катков. В состав гусеничного движителя входили двенадцать сдвоенных опорных катков (диаметром 600-мм), шесть поддерживающих катков, два направляющих колеса с механизмами натяжения гусениц, два ведущих колеса кормового расположения со съемными зубчатыми венцами цевочного зацепления с мелкозвенчатыми гусеницами. Опорные и поддерживающие катки, а также направляющие колеса были выполнены цельнометаллическими - без резиновой амортизации. Ширина штампованного трака гусеницы составляла 608-мм.

самоходка

Электрооборудование самоходной установки было выполнено по однопроводной схеме, за исключением аварийного освещения (двухпроводное). Напряжение бортовой сети составляло 24 В. В качестве источников электроэнергии использовались четыре аккумуляторные батареи, соединенные последовательно-параллельно, а также генератор ГТ-4563А мощностью 1 кВт с релерегулятором РРА-24. В состав потребителей электроэнергии входили: электростартер с пусковым реле, радиостанция, телефонные аппараты ТПУ, электросигнал, приборы внутреннего и наружного освещения и освещения артприборов, контрольно-измерительные приборы, электроарматура и электропроводка. Для внешней радиосвязи устанавливалась радиостанция 9Р или 10Р (10РК-26) с умформерами РУ-75В и РУ-11Б, для внутренней связи - танковое переговорное устройство ТПУ-4 БИС.

Боевое крещение самоходно-артиллерийские установки СУ-152 получили на Курской дуге. Их появление на поле боя было для немецких танкистов полной неожиданностью. Эти самоходные установки прекрасно проявили себя в единоборстве с немецкими танками "Тигр", "Пантера" и "Фердинандами". Их бронебойные снаряды пробивали броню вражеских машин, срывали с них башни. За это фронтовики с любовью называли тяжелые самоходки "Зверобой".
