Танк Т-29

Средний танк Т-29

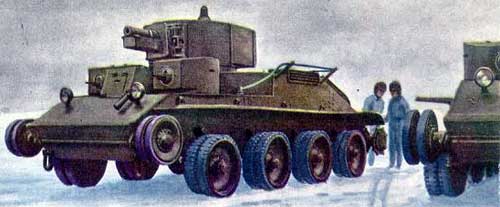

Т-29По внешнему облику и конфигурации башен Т-29 напоминал танк Т-28: трехбашенный, с 76,2-мм пушкой в центральной башне и с пулеметами, установленными на шаровых опорах в двух малых башнях. Отличие заключалось в ходовой части: танк Т-29 был колесно-гусеничным. Если у Т-28 шасси основывалось на 24 опорных катках малого диаметра (350-мм), то у Т-29 имелось лишь 8 сдвоенных опорных катков большого диаметра (840-мм).

При движении на колесах три задние пары катков становились ведущими, а передняя пара - управляемой. При создании этой машины предполагалось, что колесно-гусеничная ходовая часть позволит решить вопрос оперативной подвижности бронетанковых войск без использования железнодорожного транспорта или трейлеров. Однако в ходе испытания опытной серии машин выявились трудности, связанные в основном со сложностью конструкции колесно-гусеничного хода. Красная Армия нуждалась в первую очередь в простых машинах с более сильной броней, которые можно было бы производить в десятках тысяч экземпляров. По этой причине танк хотя и был принят на вооружение в 1936 году, но серийно не строился.

Т-29

Несмотря на то что колесно-гусеничные средние боевые машины типа Т-29 оказались слишком дорогими, расставаться с ними все-таки не торопились. Так, в течение второй половины 1937 - 1938 г. разные конструкторы завода №185 то и дело возвращались к различным версиям. Отказаться от хорошо отработанного колесно-гусеничного хода для 20-тонной машины с такой привлекательной трех-башенной схемой вооружения оказалось непросто.

Т-29

Согласно постановлению КО при СНК СССР № 14 от 25 мая 1937 г. "О производстве машин на Кировском заводе", последним в срок не позднее 1 августа должен был представить на утверждение образец Т-29, защищенного наклонными листами цементованной брони толщиной не менее 25-мм, с ликвидацией отмеченных недостатков. 4 июля 1937 г. на рассмотрение наркомов тяжелой и оборонной промышленности Межлаука и Рухимовича был представлен проект Т-29Ц ( Т-29-Ц, буква "Ц" обозначала, что корпус танка из цементованной брони), разработан танк был под руководством Н. Цейца.

Танк T-29 представлял собой 30-тонную машину, защищенную 30-мм броней. Ходовая часть состояла из пяти пар опорных катков большого диаметра, из которых три пары были ведущими на колесном ходу, и шести поддерживающих роликов. Вооружение было мощным: 76-мм пушка обр. 1936 г. (Л-10), два 12,7-мм пулемета ДК, пять 7,62-мм пулеметов ДТ, и размешалось в трех конических башнях, экипаж состоял из 6 человек. Проект был в целом одобрен, и в течение 1938 г. предполагалось изготовить и испытать опытный образец. Однако осенью 1937 г. работы по нему были неожиданно свернуты, так как. по воспоминаниям Л. Горлницкого, в это время был арестован Н. Цейц.

Т-29

Компоновочная схема этих танков была аналогичной схеме Т-28.
Т-29-4 имел боевую массу 16 т, экипаж - пять человек. Противопульное бронирование корпуса было выполнено из катаных броневых листов толщиной 20-мм, башни - 15-мм.

Т-29-5 боевой массой 23,5 т имел более узкий и короткий броневой корпус, изготовленный из катаных броневых листов толщиной 30-мм и башни - 20-мм. Экипаж состоял из шести человек. Вооружение было одинаковым:
76,2-мм короткоствольная пушка КТ-27 обр.1932 г. и пять 7,62-мм пулеметов ДТ.
В главной башне пулеметы ДТ размещались в автономных шаровых установках: один - справа от пушки, второй (тыльный) - в кормовой нише.
Третий (зенитный) - пулемет, устанавливался на поворотном погоне входного люка главной башни.
Два пулемета ДТ устанавливались в малых пулеметных башнях с углами обстрела 220°-240° по горизонту.
В боекомплект танков входили 78 выстрелов к пушке и 6930 патронов к пулеметам ДТ для танка Т-29-5 и 74 выстрела и 7938 патронов - для танка Т-29-4.

Т-29

Боекомплект пушки в обеих моделях размещался в карусельной укладке. Для посадки и выхода экипажа главная башня имела два люка: один в крыше башни, второй (прямоугольной формы) - в кормовом броневом листе.
В кормовой части корпуса танков устанавливался четырехтактный двенадцатицилиндровый V-образный карбюраторный двигатель М-17Л мощностью 500 л.с. (368 кВт). Пуск двигателя производился с помощью электростартера "Бош" мощностью 6 л.с. (4,4 кВт) и сжатым воздухом. В системе зажигания использовались два магнето "Сцинтилла". Для облегчения пуска двигателя использовалось пусковое магнето "Бош". Емкость четырех топливных баков составляла 530 л. Запас хода танков по шоссе составлял: на гусеничном ходу 125-150 км, на колесном ходу - 200-250 км. В состав трансмиссия входили: трехдисковый главный фрикцион, четырехступенчатая коробка передач с синхронизаторами, два бортовых фрикциона с плавающими ленточными тормозами и два бортовых редуктора. В качестве механизма поворота при движении на колесном ходу использовался простой дифференциал с блокировкой.

Т-29

Подвеска танков индивидуальная, пружинная. В ходовой части применялись восемь двухскатных опорных катков с наружной амортизации. Поддерживающие катки отсутствовали, а передняя и задняя пары опорных катков были управляемыми. При движении на колесном ходу все четыре пары опорных катков были ведущими. В качестве механизма поворота в этом случае применялся двойной дифференциал, который блокировался при прямолинейном движении для предотвращения увода танка. Переход с гусеничного хода на колесный занимал около 60 мин, и требовал выхода экипажа из машины. Ширина трака гусеницы составляла 380-мм.

Т-29

Электрооборудование машин было выполнено по однопроводной схеме. Напряжение бортовой сети составляло 12 В. В качестве источников электроэнергии использовались четыре аккумуляторных батареи 6СТА-6 или 6СТА-9 напряжением 12 В, емкостью 144 Ампч и 96 Ампч соответственно, а также динамо (генератор) "Сцинтилла" мощностью 1000 Вт, напряжением 12В.

Тактико-технические характеристики
Марка танка
ПТ-1А
Т-29-4
Т-29-5
Т-29
Т-28А
Характеристика/год
1934
1935
1935
1936
1935
Боевой вес, кг
15350
16000
23700
28300
25800
Экипаж, чел.
4
5
6
5
6
Размер, мм
Длина общая
7661
6800
6530
7325
7360
Ширина
29114
3000
3055
3220
2870
Высота
2280
2400
2850
2820
2620
Клиренс
450/470
450/470
450/470
500/520
500
Ширина трака, мм
380
380
500
380
Вооружение
Пушек, шт. х тип.
1x45 мм 20К
1х76-мм КТ
1х76-мм КТ
1x76 мм ПС-З
1х76-мм КТ
Снарядов, шт.
96
74
78
68
69
Пулеметов, шт. х тип.
3 х ДТ
4 х ДТ
5 х ДТ
5 х ДТ
4 х ДТ
Патронов, шт.
4851
7938
6930
6615
7938
Толщина брони, мм
Верт, корпуса
15-13
20-15
30-20
30-20
30-20
Гориз, корпуса
6-4
8-6
8-6
10-8
10-8
Башня
13
15
20
20
20
Двигатель
Тип
4т/4ц/К/Ж
4т/4ц/К/Ж
4т/4ц/К/Ж
4т/4ц/К/Ж
4т/4ц/К/Ж
Марка
М-17Т
М-17Т
М-17Т
М-17Ф
М-17Л
Мощность макс., л.с.
480
500
500
520
500
При частоте об./мин.
1650
1650
1650
1650
1445
Передач КПП
4/1
4/1
4/1
4/1
4/1
Скорость макс км/ч*
60/80
60/72
54/80
56/58
55,8
Тин топлива
Бензин 1 с
Бензин 1 с
Бензин 1 с
Бензин 1 с
Бензин 1 с
Емк. бака. л.
414
414
414
600
660
Запас хода, км
По шоссе*
150/210
150/210
150/210
200/300
200
По проселку
125/-

100/130
140/200
140
Уд. давл. кгс/см2
0,55
0,56
0,59
0,72
0,48
Преодолеваемые препятствия
Подъем, град.
32
33
26
30
43
Спуск, град.
32
30
22
30
35
Крен. град.
25
20
15
15
28
Ров. мм
3200
2750
3000
1800
3500
Стенка, мм
1200
850
850
650
1000
Брод, мм
плавает
1000
1000
1000
1000
* в числителе на гусеницах в знаменателе - на колесах.

Для внешней связи была установлена радиостанция 71-ТК-1 с ТПУ-3 и поручневой антенной, монтируемой на корпусе машины. На танке Т-29-5 устанавливалась штыревая антенна на крыше башни.

Т-29

В 1934-1935 годах танки Т-29 прошли обширную программу различных испытаний, в том числе и сравнительных с танками Т-28. При этом отмечалось, что Т-29 "имеет хорошую поворотливость и маневренность, особенно в тяжелых условиях. Скорость Т-29 выше, чем у Т-28 серийного и равноценна с опытным Т-28А (скоростным). По мощности вооружения и броне, равноценен Т-28, но уступает в удобстве обслуживания, так как в главной башне находится два человека, башня должна быть обязательно переконструирована. Более сложен из-за колесного хода".

По результатам испытаний в 1936 году завод им.Кирова изготовил эталонный образец Т-29. Схема компоновки отличалась от классической двухъярусным расположением вооружения. Главная башня была выполнена по типу легкого танка Т-26-4 с увеличенным на 100-мм диаметром погона. Малые пулеметные башни были заимствованы у Т-28. Во вращающейся главной башне размещались 76,2-мм пушка ПС-3 и два 7,62-мм пулемета ДТ. Один из них крепился в автономной шаровой установке справа от пушки, другой - в кормовой нише башни. Кроме того, на крыше главной башни в турельной установке П-40 монтировался зенитный пулемет ДТ.

Эталонный образец Т-29

Для посадки и выхода экипажа главная башня имела два поворотных люка в крыше и один (прямоугольной формы) в кормовом броневом листе. В двух независимых малых башнях с ограниченными углами поворота находилось по одному 7,62-мм пулемету ДТ. Боекомплект составлял 67 артиллерийских выстрелов и 6930 патронов. Впервые на машине основная часть артиллерийских выстрелов была размещена в кольцевой укладке окружающей башню ниже уровня погона. Впоследствии на Т-29 в 1938 г. вместо пушки ПС-3 была установлена танковая пушка Л-10. Броневая защита - противопульная.

Толщина лобовой брони сварного корпуса составляла 30-мм, цилиндрических клепаных башен - 20-мм. В кормовой части корпуса размещался четырехтактный двенадцатицилиндровый V-образный карбюраторный двигатель М-17Ф мощностью 500 л.с. (368 кВт) с двумя двойными карбюраторами "Зенит" КД-1. Пуск двигателя производился с помощью электростартера "Бош" мощностью 6 л.с. (4,4 кВт) и сжатым воздухом. Емкость топливных баков составляла 600 л. Запас хода по шоссе на колесном ходу достигал 300 км, на гусеничном ходу - 200 км. Было изготовлено несколько машин, которые в боевых действиях участия не принимали.

Т-29

Источники:

  • М. Коломиец. "Многобашенные танки РККА";
  • Г.Л. Холявский "Полная энциклопедия танков мира 1915 - 2000 гг";
  • М.Коломиец, И.Мощанский "Многобашенные танки РККА Т-28, Т-29" (Фронтовая иллюстрация 2000-04);
  • Roger Ford, "The World's Great Tanks from 1916 to the present day";
  • P.Chamberlen and C.Ellis "British and American Tanks of World War Two";
  • М.Свирин "Броневой щит Сталина. История советского танка 1937-43 гг.";
  • М.Барятинский, М.Павлов "Средний танк Т-28".
