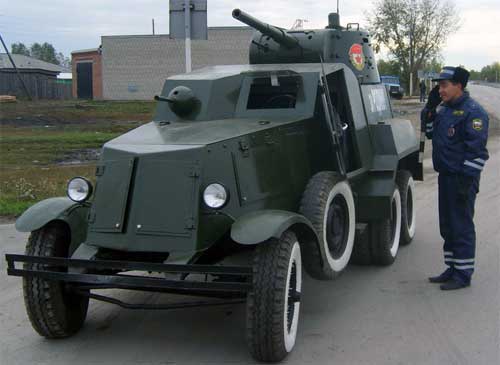

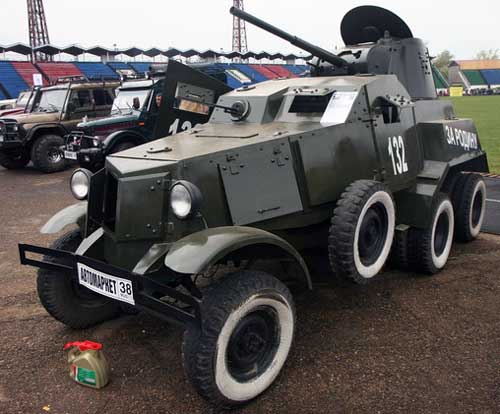

Средний бронеавтомобиль БА-10

Бронеавтомобиль был принят на вооружение в 1938 году и производился до 1941 года включительно. Он был создан на модифицированном шасси серийного грузового автомобиля ГАЗ-ААА. Корпус был сварен из катаных броневых листов. В расположенной в задней части бронеавтомобиля башне устанавливались 45-мм танковая пушка образца 1934 года и спаренный с ней пулемет. Еще один пулемет устанавливался в шаровой установке в лобовом бронелисте корпуса. Таким образом, вооружение бронеавтомобиля соответствовало вооружению танков Т-26 и БТ при меньшем в 2-3 раза весе. (Читайте также статью "малый плавающий танк Т-38")

Для управления огнем из пушки использовались телескопический и перископический прицелы. Бронеавтомобиль имел неплохие ходовые качества: преодолевал подъемы до 24 градусов и форсировал водные преграды глубиной до 0,6 м. Для улучшения проходимости на задние колеса могли надеваться гусеничные ленты типа "Оверолл". При этом бронеавтомобиль становился полугусеничным. В 1939 году бронеавтомобиль прошел модернизацию, в ходе которой было усовершенствовано рулевое управление, усилена защита радиатора и установлена новая радиостанция 71-ТК-1. Этот вариант бронеавтомобиля получил название БА-10М.

 В 1938 году РККА приняла на вооружение средний бронеавтомобиль БА-10, разработанный в 1937 году на Ижорском заводе группой конструкторов, во главе которых стояли известные специалисты - А. А. Липгарт, О. В. Дыбов и В. А. Грачев. БА-10 представлял собой дальнейшее развитие линии бронеавтомобилей БА-3, БА-6, БА-9. Производился серийно с 1938 по 1941 год. Всего за этот период Ижорским заводом было выпушено 3311 бронемашин этого типа. БА-10 оставался в строю до 1943 года. Базой для бронемашины БА-10 послужило шасси трехосного грузового автомобиля ГАЗ-ААА с укороченной рамой: 200-мм вырезали из ее средней части и еще на 400-мм сократили заднюю часть. Бронеавтомобиль был выполнен по классической компоновочной схеме с передним расположением двигателя, передними управляющими колесами и двумя задними ведущими мостами. Экипаж БА-10 состоял из 4 человек: командира, водителя, наводчика и пулеметчика.

Полностью закрытый клепано-сварной корпус бронемашины изготавливался из листов катаной стали различной толщины, которые повсюду устанавливались с рациональными углами наклона, что повышало пулестойкость бронировки и соответственно степень защищенности экипажа. Для изготовления крыши использовались: 6-мм днища - 4-мм бронелисты. Бортовая бронировка корпуса имела толщину 8-9-мм, лобовые детали корпуса и башни выполнялись из листов брони толщиной 10-мм. Топливные баки были защищены дополнительными бронелистами. Для посадки экипажа в машину в бортах средней части корпуса имелись прямоугольные двери с небольшими окнами, оборудованными бронекрышками со смотровыми щелями. Для навешивания дверей были использованы внутренние петли вместо наружных, что избавило внешнюю поверхность корпуса от излишних мелких деталей. Слева в отделении управления, расположенном за моторным отсеком, находилось сиденье водителя, справа - стрелка, обслуживавшего 7,62-мм пулемет ДТ, смонтированный в шаровой установке в скошенном лобовом листе корпуса. Обзор водителю обеспечивало лобовое окно, оборудованное откидной бронекрышкой с узкой смотровой щелью, и небольшое прямоугольное окно аналогичной конструкции в двери левого борта. Такое же окно имелось и в правой двери со стороны пулеметчика

Позади отделения управления находилось боевое отделение, крыша которого была расположена ниже крыши кабины водителя. За счет ступенчатой формы крыши корпуса конструкторам удалось снизить общую высоту бронемашины. Над боевым отделением была смонтирована сварная коническая башня кругового вращения с большим полукруглым люком, крышка которого откидывалась вперед. Через люк можно было вести наблюдение за местностью, а также попасть в машину или покинуть ее. Кроме того, обзор в боевой обстановке обеспечивали смотровые щели, предусмотренные в бортах башни.

В качестве основного вооружения в двухместной башне в цилиндрической маске были установлены 45-мм пушка 20К образца 1934 года и спаренный с ней 7,62-мм пулемет ДТ образца 1929 года. Наведение вооружения на цель в вертикальной плоскости осуществлялось в секторе от -2° до +20°. В состав возимого боекомплекта входили 49 артвыстрелов и 2079 патронов к двум пулеметам ДТ. Круговое вращение башни обеспечивал механизм поворота с ручным приводом. Для ведения прицельной стрельбы в распоряжении наводчика и командира бронемашины имелись телескопический прицел ТОП образца 1930 года и перископический панорамный прицел ПТ-1 образца 1932 года. В моторном отсеке, расположенном в передней части бронемашины, был установлен четырехцилиндровый карбюраторный рядный двигатель жидкостного охлаждения ГАЗ-М1 с рабочим объемом 3280 см3, развивавший мощность 36,7 кВт (50 л. с.) при 2200 об/мин, что позволяло бронемашине двигаться по дорогам с твердым покрытием с максимальной скоростью 53 км/ч. При полной заправке топливом запас хода машины составлял 260-305 км в зависимости от состояния дороги. С двигателем взаимодействовала трансмиссия, в состав которой входили однодисковое сцепление сухого трения, четырехскоростная коробка передач (4+1), демультипликатор, карданная передача, главная передача, механические тормоза. Тормоза с передних колес были сняты и введен центральный тормоз в трансмиссии.

Доступ к двигателю с целью технического обслуживания и ремонта обеспечивали откидная крышка бронекапота, крепившаяся с помощью шарнирных петель к неподвижной части крыши моторного отсека, и эксплуатационные люки в его боковых стенках. Радиатор, установленный перед двигателем, был защищен V-образным в поперечном сечении бронелистом толщиной 10-мм, в котором имелись два люка с подвижными створками, регулировавшими приток охлаждающего воздуха к радиатору и двигателю. Улучшению вентиляции и охлаждения моторного отсека способствовали щелевые жалюзи в бортах моторного отсека, прикрытые плоскими бронекоробами.

В трехосной неполноприводной (6x4) ходовой части с усиленной гидравлическими амортизаторами балкой передней оси и подвеской задних на полуэллиптических листовых рессорах использовались колеса с шинами ГК размером 6,50-20. На передней оси устанавливались односкатные колеса, на ведущих задних - двухскатные. Запасные колеса крепились к бортам корпуса в нижней задней части моторного отсека и свободно вращались на своих осях. Они не давали бронеавтомобилю сесть на днище и облегчали преодоление окопов, рвов и насыпей. БА-10 легко преодолевал подъемы крутизной 24° и броды глубиной до 0.6 м. Для повышения проходимости на задние скаты могли надеваться легкие металлические гусеницы типа "Оверолл". Передние колеса прикрывали крылья обтекаемой формы, задние - широкие и плоские - образовывали над колесами своеобразные полки, на которых крепились металлические ящики с запасными частями, инструментами и другим штатным снаряжением.

Спереди, по обе стороны от передней стенки моторного отсека на коротких кронштейнах крепились две фары в обтекаемых бронекожухах, обеспечивавшие движение в темное время суток. Часть машин оснащалась радиостанцией 71-ТК-1 со штыревой антенной, для переговоров членов экипажа внутри машины имелось переговорное устройство ТПУ-3. Все электрооборудование бронеавтомобиля БА-10 было экранировано, что обеспечивало надежную и более стабильную работу средств связи. С 1939 года начался выпуск модернизированной модели БА-10М, которая отличалась от базовой машины усиленной броневой защитой лобовой проекции, усовершенствованным рулевым управлением, наружным расположением бензобаков и новой радиостанцией 71-ТК-З. В результате модернизации боевая масса БА-10М возросла до 5,36 т.

В небольших количествах для бронепоездных частей выпускались железнодорожные бронеавтомобили БА-10жд с боевой массой 5,8 т Они имели съемные металлические бандажи с ребордами, которые надевались на передние и задние колеса (средние вывешивались), и гидравлический подъемник в днище для перехода с железнодорожного хода на обычный и обратно.

Бронеавтомобиль БА-10. Боевое применение.

Боевое крещение БА-10 и БА-10М состоялось в 1939 году во время вооруженного конфликта у реки Халхин-Гол. Они составляли основную часть парка броневиков 7,8 и 9-й мотобронебригад. Позднее бронемашины БА-10 принимали участие в "освободительном походе" и советско-финской войне.
Во время Великой Отечественной войны они использовались в войсках до 1944 года, а в некоторых подразделениях вплоть до конца войны. Они хорошо зарекомендовали себя, как средство разведки и боевого охранения, а при грамотном применении успешно боролись и с танками противника.

В 1940 году некоторое количество бронеавтомобилей БА-20 и БА-10 было захвачено финнами, и в дальнейшем они активно использовались в финской армии. 22 единицы БА-20 были приняты на вооружение, причем отдельные машины использовались как учебные до начала 1950-х годов. Броневиков БА-10 было меньше, их родные 36,7-киловаттные двигатели финны заменили 62,5-киловаттными (85 л. с.) восьмицилиндровыми V-образными моторами "Форд" V8. Три машины финны продали шведам, которые испытывали их с целью дальнейшего применения в качестве машин управления. В шведской армии БА-10 получили обозначение m/31F.
Немцы также использовали трофейные БА-10: захваченные и восстановленные машины под обозначением Panzerspahwagen BAF 203(r) поступили на вооружение некоторых пехотных частей, сил полиции и учебных подразделений.

Бронеавтомобиль БА-10,
Тактико-технические характеристики

Источники:

• Коломиец М. В. "Броня на колесах. История советского бронеавтомобиля 1925-1945 гг";
• М.Коломиец "Средние бронеавтомобили Красной Армии в боях". (Фронтовая иллюстрация);
• Г.Л. Холявский "Полная энциклопедия танков мира 1915 - 2000 гг";
• Солянкин А. Г., Павлов М. В., Павлов И. В., Желтов И. Г. "Отечественные бронированные машины. XX век. 1905-1941";
• Philip Trewhitt: Panzer. Neuer Kaiserverlag, Klagenfurt 2005;
• James Kinnear: Russian Armored Cars 1930-2000.
