Тренажер МКТ-188А для совершенствования навыков управления Т-90А
pro-tank.ru

Тренажер экипажа танка Т-90АНовейший мобильный комплексный тренажер экипажа танка Т-90А - МКТ-188А (тренажер МКТ-188А), поступил на российсскую военую базу, которая дислоцируется в Республике Абхазия, в этом году. Танкисты впервые провели тренировки на этом тренажере. Уникальность тренажера МКТ-188А заключается в возможности одновременной подготовки всего экипажа - командира танка, наводчика и механика-водителя - сообщила пресс-служба Южного военного округа. Тренировочный комплекс одновременно имеет возможность показать до 15 различных мишеней, в том числе все существующие модели танков, боевых машин и самоходных артиллерийских установок на дальностях от 100 до 4000 м, которые двигаются со скоростью до 60 км/ч.

Тренажер МКТ-188А

МКТ-188А - мобильный комплексный тренажер экипажа танка Т-90А:

Задачи

Задачи
  • начальная подготовка (изучение приемов вождения);
  • выполнение подготовительных упражнений (закрепление и совершенствование навыков вождения);
  • выполнение зачетных упражнений (экзамен по вождению);
  • подготовка машины к движению;
  • пуск двигателя при различных погодных условиях;
  • движение по местности с различными ландшафтными условиями;
  • разведка целей днем и ночью, в разное время года, при различных погодных и ландшафтных условиях;
  • стрельба с места по появляющимся и движущимся целям днем и ночью;
  • стрельба с ходу и с коротких остановок по появляющимся и движущимся целям днем и ночью;
  • стрельба с места по воздушным низколетящим целям.

Т-90А

Механик-водитель

Для механика-водителя:
  • подготовка машины к движению;
  • пуск двигателя при различных погодных условиях;
  • движение по местности с различными ландшафтными условиями;
  • преодоление естественных и искусственных препятствий;
  • работа с приборами и органами управления отделения механика-водителя;
  • работа с приборами связи.

Танк Т-90А

Состав тренажера

Состав тренажера
  1. Контейнер для мобильного размещения тренажера.
  2. Модуль отделения управления.
  3. Модуль боевого отделения.

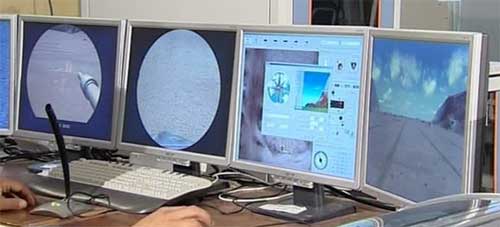

  4. Модуль инструктора.
  5. Одиночный комплект ЗИП.
  6. Комплект эксплуатационной документации.

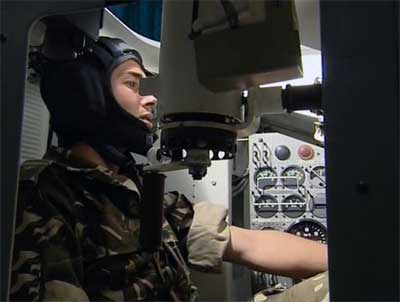

Место механика-водителя в тренажёре
МКТ-188А - мобильный комплексный тренажер
Тренажер
В экспортном варианте для танка Т-90СА
Нажмите на фото для увеличения

Технические характеристики

Технические характеристики
  • Тип тренажера – мобильный, динамический, компьютерный.
  • Система визуализации местности – компьютерная.
  • Количество обучаемых лиц – 1, 2 или 3 человека.
  • Обслуживающий персонал – 1 инструктор.
  • Время непрерывной работы – 6 часов с последующим перерывом не менее 1 часа.
  • Время готовности к работе – 10 минут.
  • Питание (220/380+10/‑15 В, 50 Гц).
  • Максимальное значение потребляемой мощности, не более 7 кВт.
  • Масса тренажера, не более 5500 кг.
  • Гарантийный срок хранения и эксплуатации изделия - 5 лет с даты приёмки ВП МО РФ.
  • Гарантийная наработка - 4000 часов в пределах гарантийного срока эксплуатации.

Т-90А

Российские танкисты в Абхазии совершенствуют навыки управления танком Т-90А на современных тренажерах

Тренажер МКТ-188А позволяет наводчику и командиру экипажа отработать разведку целей, стрельбу с места, в движении и с коротких остановок по появляющимся и движущимся целям, воздушным низколетящим целям, участвовать в танковой дуэли. Механику-водителю новое оборудование дает возможность отработать подготовку машины к движению, запуск двигателя при различных погодных условиях, преодоление естественных и искусственных препятствий. Программное обеспечение МКТ-188А позволяет воспроизвести тактическую обстановку любой сложности. Оно формирует виртуальное боевое пространство, в котором осуществляется моделирование вооруженного противоборства с учетом времени года и суток, состояния погодных условий, географических и климатических характеристик района тренировки.

Основной боевоевой танк Т-90А
ОБТ Т-90А
ОБТ Т-90А
Нажмите на изображения для увеличения

Финальным испытанием танкистов российского соединения в Абхазии станут боевые стрельбы из танков Т-90А, которые пройдут в октябре на территории Краснодарского края, говорится в сообщении пресс-службы Южного военного округа.

МКТ-188А

УКС 188А1 - Учебный класс стендовый танка Т-90

Учебный класс стендовый танка Т-90 является учебно-тренировочным средством и предназначен для:

  • изучения устройства и работы установленных на танке систем, агрегатов, механизмов и приборов;
  • получения первоначальных навыков управления танком и его оборудованием;
  • обучения приемам проверок настроек и регулировок установленных на танке систем и оборудования;
  • обучения поиску и устранению отказов и повреждений, которые могут иметь место при эксплуатации танка;
  • обучению устройства сборочных единиц и систем танка.

Состав изделия и технические данные

В состав учебного класса входят:

  • УКС 188С.1 – стенд силовой установки.
  • УКС 188С.2 – стенд трансмиссии.
  • УКС 188С.3 – стенд ходовой части.
  • УКС 188С.4 – стенд электрооборудования, коллективной защиты, системы отопления, ППО, воздушной системы и ГПО.

1. Стенд силовой установки.

  • Обозначение УКС 188С.1
  • Тип Каркасный
  • Габаритные размеры, (длина*ширина*высота), мм - 6450*2450*1550
  • Масса, кг 6500
  • Площадь, минимально необходимая для размещения стенда, кв. м (м) 40 (8*5)
  • Состав: Каркас корпуса
  • Двигатель некондиционный с обслуживающими системами В-92С2
  • Трансмиссия:
    - макет входного редуктора
    - конический редуктор с карданом
    - вентилятор с фрикционом и опорой
  • ЗИП
  • Эксплуатационная документация

2. Стенд трансмиссии.

  • Обозначение УКС 188С.2
  • Тип Каркасный
  • Габаритные размеры, (длина*ширина*высота), мм 3600*2400*1450
  • Масса, кг 2600
  • Площадь, минимально необходимая для размещения стенда, кв.м (м) 40 (8*5)
  • Состав:
    Каркас корпуса
    Трансмиссия:
    - макет входного редуктора с приводами
    - конический редуктор
    - макеты коробок передач правой и левой
    - макеты механизмов распределений правого и левого
    - система гидроуправления и смазки трансмиссии
    - приводы управления
    - сиденье механика водителя
  • Макет избирателя передач САУ-СТ
  • ЗИП
  • Эксплуатационная документация

3. Стенд ходовой части.

  • Обозначение УКС 188С.3
  • Тип Каркасный, двухсекционный
  • Габаритные размеры, (длина*ширина*высота), мм 3000*1200*1350
  • Масса, кг (передняя часть* задняя часть) 1800 (800*1000)
  • Площадь, минимально необходимая для размещения стенда, кв.м (м) 8 (4*2)
  • Состав:
    - Каркас борта танка
    - Две подвески с опорными катками
    - Один поддерживающий каток САУ-СТ
    - Два гидроамортизатора
    - Направляющее колесо с натяжным механизмом
    - Бортовая передача
    - Ведущее колесо
    - Два звена гусеницы по три трака в каждом
    - ЗИП
    - Эксплуатационная документация

4. Стенд электрооборудования, коллективной защиты, системы отопления, ППО, воздушной системы и ГПО.

  • Обозначение УКС 188С.4
  • Тип Каркасный
  • Габаритные размеры, (длина*ширина*высота), мм 7100*3100*2600
  • Масса, кг 6500
  • Площадь, минимально необходимая для размещения стенда, кв. м (м) 40 (8*5)
  • АБ (шт.) 4
  • Состав:
  • каркас корпуса
  • каркас башни
  • макет двигателя
  • макет входного редуктора САУ-СТ
  • средства связи – аппаратура внутренней связи и коммутации
  • электрооборудование корпуса и башни за исключением электрооборудования АЗ, СУО, СТВ
  • приборы наблюдения механика-водителя ТНПО-168В, ночной ТВН-5 или ТВН-5М
  • Система коллективной защиты:
  • приборы радиационной и химической разведки или приборный комплекс, фильтровентиляционная установка с фильтром ФПТ-100Б ГО-27, ПКУЗ-1Д
  • Противопожарное оборудование с аппаратурой управления исполнительными устройствами 3ЭЦ13-1 или 3ЭЦ13-11
  • Источник питания УКС 172.70.029сб-2
  • Система автоматического переключения передач САУ-СТ
  • Подогреватель с калорифером
  • Электроприборы имитации пуска и работы двигателя
  • ЗИП
  • Эксплуатационная документация

Учебный класс

По материалам форума: Российская военная техника


УКС 188А1 - Учебный класс стендовый танка Т-90
